Система мониторинга осадки трубопроводов

2026-06-05

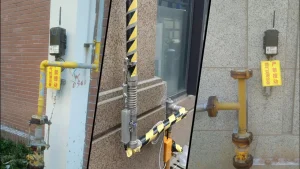

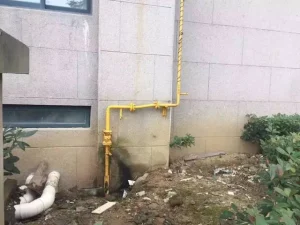

Система мониторинга осадки трубопроводов — это интеллектуальное устройство, разработанное компанией Тяньлянь (Timelion) для контроля осадки газопроводов. В течение периода стабилизации грунта (1-3 года) на новостройках часто возникают деформации или разрывы газовых труб из-за осадки насыпного грунта.

Система использует векторные сенсоры и технологии IoT. При достижении смещением трубы или контрольной точки заданного порога срабатывает автоматическая сигнализация с передачей данных о фактическом смещении или изменении угла.

Ключевые характеристики оборудования:

Физическая механическая связь на оконечных устройствах: простая установка, высокая надежность
Искробезопасное исполнение: металлический корпус, степень защиты IP68
Точность мониторинга: до миллиметрового уровня
Режим передачи данных: ежедневные отчеты + мгновенные оповещения при превышении пороговых значений

Сферы применения
Система предназначена для мониторинга осадки:

Вводных газовых трубопроводов всех типов (вертикальные, горизонтальные, трубопроводы с сильфонными компенсаторами бесфланцевого типа)
Обеспечивает круглосуточный контроль осадки вертикальных стояков для предотвращения аварий

Технические преимущества

Характеристика	Технические параметры/Особенности
Точное восприятие	Точность измерения смещения: ±0.05% FS (0-10000 мм), высокая чувствительность
Патентованный фиксатор	Универсальное крепление для труб любых диаметров, быстрый монтаж
Защита IP68	Работоспособность при полном погружении в воду
Антикоррозийный корпус	Сплав алюминия + нерж. сталь 304 с защитным покрытием. Срок службы >6 лет в кислой влажной среде
Сверхнизкое энергопотребление	Векторный сенсор: <1 мВт. Автономная работа от батарей в пассивном режиме
Моноблочная конструкция	Герметичная литая конструкция. Стабильность данных при сильной вибрации
